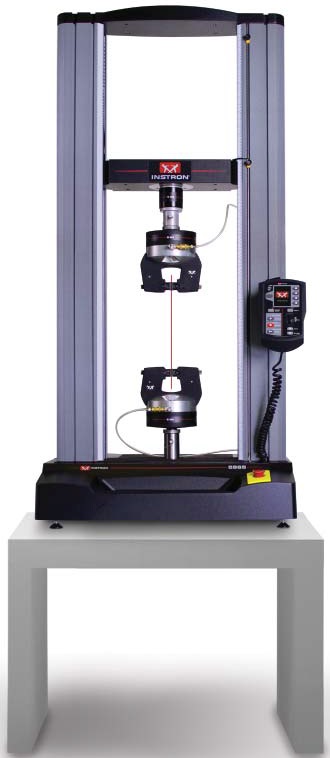

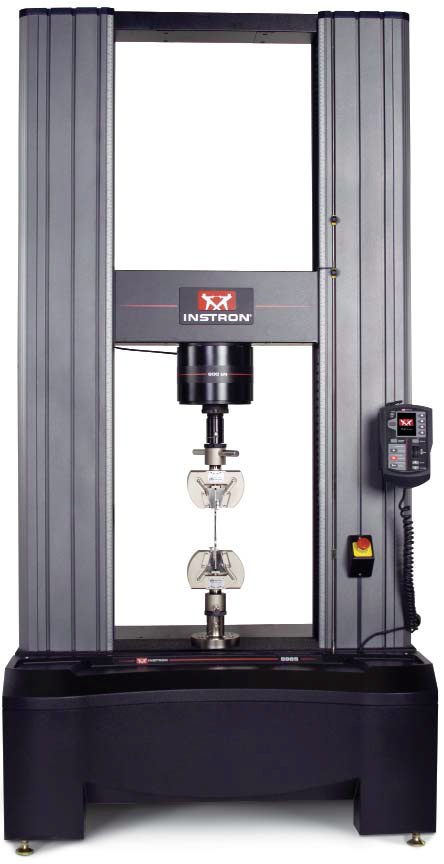

6800 系列電子材料試驗機的載荷范圍為 500 N 至 50 kN，可提供好的準確性和可靠性。6800 系列的數據采集頻率高達 5 kHz，
力值精度從滿量程到 1/1000 為 ±百分之0.5，具有很高的靈活性。

應用

6800 系列電子材料試驗機旨在進行拉伸、壓縮、彎曲、剝離、穿刺、摩擦、斷裂等試驗。該系統兼容 Instron 的附件目錄中數以百計的夾具和工裝，特定的配置適用于執行針對生物醫療、汽車、消費電子和原材料行業的常見試驗。

技術規格：

更智能

性能和應用程序

6800 系列可以擴展為包括數字輸入/輸出通道和多達 11 個應變通道，以確保與附件和外部設備兼容。在 6800 系列機架上進行試驗時，可以在高達 5 kHz 的頻率下以可調節帶寬采集同步數據，從而永遠不會錯過試驗事件。

更保險

操作員保護

6800 系列英斯特朗操作員保護架構，智能的工作流程通過對從設置到測試完成全過程的系統狀態加以控制，確保設備和操作員更保險。

內置保險提示

6800 系列在任何時候都能提供系統狀態的清晰可視反饋。當系統處于保險設置模式時，用戶將很容易理解，并明確提醒您，一旦刪除這些限制，便退出測試空間。

智能氣動控制裝置

在測試的設置階段，通過降低夾具閉合壓力和限制閉合速度，可降低氣動夾具夾手風險。

全新手持遙控手柄

6800 的全新人機工程學手柄，直接安裝在機架上，使系統控件比以前更便于操控。操作員可以在安裝位置使用手柄，也可以將其從基座上取下。

自定義功能鍵

通過兩個用戶定義的“功能鍵”按鈕，操作員可以啟動各種命令。功能鍵可以根據每個方法定義，從而可以為每個試驗進行自定義。

虛擬互鎖

Instron系統架構可限制機器的動作，從而防止橫梁意外移動。

快速移動

在設置模式下，系統會默認采用適合操作員在試驗空間內工作的保險速度。

準確定位

帶有觸感反饋的定位調整撥輪，能夠在執行敏感測試時以 4μm 增量準確定位橫梁。

試樣保護

試樣保護可通過自動微調橫梁來防止不必要的力量被施加到試樣，從而保護您的寶貴試樣免受損壞。

經久耐用

碰撞保護

如果返回或點動時檢測到力，通過停止橫梁移動可減少對設備和樣品的損壞。

載荷傳感器過載保護

當載荷傳感器達到其限定載荷時，6800 系列系統會自動停止，以防損壞載荷傳感器、測試系統和附件。

2580 系列載荷傳感器

2580 系列載荷傳感器專為 6800 試驗系統而設計，具有突出的性能，從滿量程到 1/1000范圍內，其載荷測量精度為 示值的±百分之0.5。Instron 設計和制造的載荷傳感器可以承受高達載荷容量 百分之150 的力而不損壞，承受 百分之300 的力時不會發生機械損傷。傳感器自動識別和電子標定使它們更易于使用。

堅固耐用

適用于高強度材料的堅固剛性機架

6800 具有突出性能。它的構造包括預加載軸承、滾珠絲杠、厚實的橫梁和底座，以及低拉伸驅動帶，確保優越的性能和使用壽命。

對中性和彎曲度的準確引導

在進行單軸試驗時，只有具有穩定、準確的剛性導柱的系統才能得到準確的應力和應變結果，以確保加載狀態下的試樣彎曲度。

更大的電機，更高的可靠性

6800 機架采用具有強勁動力的電機，可快速加速。免維護無刷交流伺服電機可進行長達 10 天的循環、蠕變和松弛測試（在 25°C 時高達 1Hz）。

伺服控制驅動系統

除了大功率電機以外，6800 驅動系統還包括一個帶有雙皮帶驅動系統的剛性鋼鑄體。與采用齒輪減速裝置，會產生反向間隙且剛度系數較低的系統不同，雙皮帶系統可以使?jié)L珠絲桿保持同步運動，從而消除橫梁傾斜傾向并有助于系統對中。

功能強大的 Bluehill^??Universal



Bluehill Universal 基于優化觸控操作而開發。操控面板具有較大的觸控點，為用戶提供更便捷和更智能的體驗。易于理解的圖標和操作步驟，簡單的專業培訓，即可在幾秒鐘內開始試驗。

更智能-操作簡便的功能

便捷并不意味著要放棄功能。Bluehill Universal 的模塊化特點為運行為復雜的試驗提供了強大功能和靈活性。

增強軟件功能

自定義導出

測試完成后可導出各類數據，無論是包含曲線圖和表格的專業報告，還是與您的實驗室信息管理系統相集成的自定義文本文件。

TestProfiler

建立簡單的循環試驗，包括斜坡型、保持型和三角波形。利用條件邏輯創建循環測試模式，從而模擬材料實際的受力狀態。

表達式生成器

使用一組變量、測量值和原始數據建立您自己的自定義函數。例如，用戶可以將測試速度設置為試樣寬度和厚度的函數，或者創建自定義的原始數據表達式，例如在流體浸泡中測試時減去拖曳力。

保護性和可追溯性

增強的保護性

實驗室管理員可通過 Bluehill Security 在軟件中配置權限，授予經過培訓的人員（如特殊用戶）訪問權限，并在需要時限制訪問權限。Bluehill Security 允許在 Bluehill 中直接配置登錄權限，或者鏈接到本地窗口登錄或 Windows Active Directory。

可追溯性模塊

Bluehill Universal 的可追溯性模塊使用戶能夠滿足與 FDA 21 CFR Part 11、ISO 17025、Nadcap 等標準相關的審計要求。通過無縫集成

電子批準、修訂歷史記錄和自動審計跟蹤，這款強大的附加組件與 Bluehill 的內置保護性相結合，可提供優越的數據可追溯性。



數據分析

分析

無需重新運行試驗，即可對試驗數據進行回放、再分析或修改。
TestCam

連接 USB 網絡攝像頭可體驗點對點視頻回放，即便在試驗結束后仍可對試驗進行查看。

子樣品

使用子樣品，用戶能夠按所有參數（包括操作員姓名、試樣斷裂位置和特定試樣屬性）對結果進行分類。



遠程技術支持（RTS）

由Instron Connect提供支持的Instron遠程技術支持（RTS）內置在Bluehill Universal中，利用物聯網（IoT）為客戶帶來更快，更簡化的技術支持。

業界突出的遠程技術支持
由Connect提供支持的Instron遠程技術支持（RTS），使我們的技術支持團隊可以通過遠程屏幕共享或集成的增強現實（AR）直接連接到您的Instron系統，提供快速，高質量的系統診斷，從而增加您設備的正常運行時間。

通過預定提醒降低風險
通過自動通知來維護實驗室的認證，并輕松訪問儀器的校準狀態和證書，從而為審核和實驗室評估提供保障。

軟件和固件更新
隨時了解軟件和固件更新，以確保您實驗室內的Instron設備保持良好狀態?？焖倏煽康闹苯酉螺d功能和文件共享功能使操作更便捷。





6800 系列電子材料試驗機的載荷范圍為 500 N 至 50 kN，可提供好的準確性和可靠性。6800 系列的數據采集頻率高達 5 kHz，
力值精度從滿量程到 1/1000 為 ±百分之0.5，具有很高的靈活性。

應用

6800 系列電子材料試驗機旨在進行拉伸、壓縮、彎曲、剝離、穿刺、摩擦、斷裂等試驗。該系統兼容 Instron 的附件目錄中數以百計的夾具和工裝，特定的配置適用于執行針對生物醫療、汽車、消費電子和原材料行業的常見試驗。

技術規格：

更智能

性能和應用程序

6800 系列可以擴展為包括數字輸入/輸出通道和多達 11 個應變通道，以確保與附件和外部設備兼容。在 6800 系列機架上進行試驗時，可以在高達 5 kHz 的頻率下以可調節帶寬采集同步數據，從而永遠不會錯過試驗事件。

更保險

功能強大的 Bluehill^??Universal



Bluehill Universal 基于優化觸控操作而開發。操控面板具有較大的觸控點，為用戶提供更便捷和更智能的體驗。易于理解的圖標和操作步驟，簡單的專業培訓，即可在幾秒鐘內開始試驗。

更智能-操作簡便的功能

便捷并不意味著要放棄功能。Bluehill Universal 的模塊化特點為運行為復雜的試驗提供了強大功能和靈活性。

增強軟件功能

自定義導出

測試完成后可導出各類數據，無論是包含曲線圖和表格的專業報告，還是與您的實驗室信息管理系統相集成的自定義文本文件。

TestProfiler

建立簡單的循環試驗，包括斜坡型、保持型和三角波形。利用條件邏輯創建循環測試模式，從而模擬材料實際的受力狀態。

表達式生成器

使用一組變量、測量值和原始數據建立您自己的自定義函數。例如，用戶可以將測試速度設置為試樣寬度和厚度的函數，或者創建自定義的原始數據表達式，例如在流體浸泡中測試時減去拖曳力。

保護性和可追溯性

增強的保護性

實驗室管理員可通過 Bluehill Security 在軟件中配置權限，授予經過培訓的人員（如特殊用戶）訪問權限，并在需要時限制訪問權限。Bluehill Security 允許在 Bluehill 中直接配置登錄權限，或者鏈接到本地窗口登錄或 Windows Active Directory。

可追溯性模塊

Bluehill Universal 的可追溯性模塊使用戶能夠滿足與 FDA 21 CFR Part 11、ISO 17025、Nadcap 等標準相關的審計要求。通過無縫集成

電子批準、修訂歷史記錄和自動審計跟蹤，這款強大的附加組件與 Bluehill 的內置保護性相結合，可提供優越的數據可追溯性。



數據分析

分析

無需重新運行試驗，即可對試驗數據進行回放、再分析或修改。

TestCam

連接 USB 網絡攝像頭可體驗點對點視頻回放，即便在試驗結束后仍可對試驗進行查看。

子樣品

使用子樣品，用戶能夠按所有參數（包括操作員姓名、試樣斷裂位置和特定試樣屬性）對結果進行分類。



遠程技術支持（RTS）

由Instron Connect提供支持的Instron遠程技術支持（RTS）內置在Bluehill Universal中，利用物聯網（IoT）為客戶帶來更快，更簡化的技術支持。

業界突出的遠程技術支持
由Connect提供支持的Instron遠程技術支持（RTS），使我們的技術支持團隊可以通過遠程屏幕共享或集成的增強現實（AR）直接連接到您的Instron系統，提供快速，高質量的系統診斷，從而增加您設備的正常運行時間。

通過預定提醒降低風險
通過自動通知來維護實驗室的認證，并輕松訪問儀器的校準狀態和證書，從而為審核和實驗室評估提供保障。

軟件和固件更新
隨時了解軟件和固件更新，以確保您實驗室內的Instron設備保持良好狀態?？焖倏煽康闹苯酉螺d功能和文件共享功能使操作更便捷。

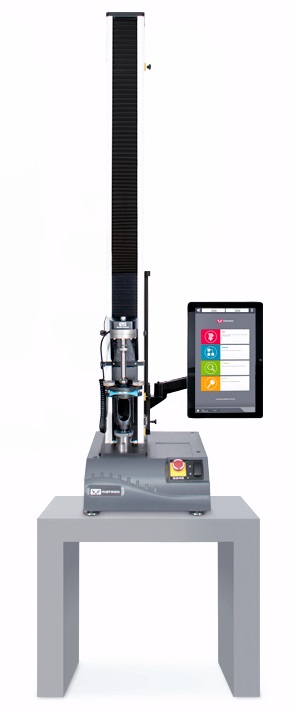

額定載荷：500 N、1 kN、2 kN和5 kN

3400 單立柱系列（34SC系列）可提供高達500N~ 5 kN 載荷的標準和加高機型選項，適用于小載荷的測試應用。Instron操作員保護系統架構使 3400 系列較以前任何機型都更便捷、更智能、更保險。這些系統專為執行拉伸、壓縮、彎曲、剝離、穿刺、摩擦、剪切等試驗而設計，可與我們附件目錄中的數百種夾具和工裝兼容。

技術規格：

更便捷

Bluehill Universal 擁有完善的功能設計，即使是不熟悉軟件的用戶也可便捷地操作，大大提高實驗室的測試效率。

操作員控制面板使用較大的接觸點和易于理解的圖標，使用戶體驗更加簡單和智能。

更保險

操作員保護

3400 系列基于英斯特朗操作員保護架構。智能的工作流程通過對從設置到測試完成全過程的系統狀態加以控制，確保設備和操作員更保險。

內置保護提示

3400 系統會明確指示用戶，何時進入試驗空間是保險的，何時應遠離測試空間。

智能氣動控制裝置

在試驗的樣品裝夾階段，通過降低夾具閉合壓力和限制閉合速度，可降低氣動夾具夾手風險。

全新的操作面板

3400 系列采用新的操作面板，系統控件的使用更加便捷。直接在設備上點擊按鈕啟動和停止試驗、點動控制橫梁和返回到開始位置，提升了人體工程學和測試量。

快速移動

在設置模式下，系統會默認采用適合操作員在試驗空間內工作的保險速度。

狀態顯示一目了然

通過指示燈和 Bluehill Universal 中相應的保護指示信息監控系統狀態。

虛擬互鎖

英斯特朗系統架構可限制機器的動作，從而防止橫梁意外移動。

更智能

碰撞保護

如果在返回或點動期間檢測到力，通過停止橫梁移動，可減少對設備和易碎試樣的損傷。

載荷傳感器過載保護

當載荷傳感器達到限定載荷時，3400 系統會自動停止，以防止損壞載荷傳感器、測試系統和附件。

經久耐用

3400 系列由免維護無刷交流伺服電機驅動，使用壽命長。除預應力滾珠絲桿外，所有英斯特朗電子材料試驗系統都配有導柱，以增加穩定性。

讓測試變得簡單

QuickTest

如果需要快速得到試驗結果，可以使用快速試驗功能，只需輸入幾個關鍵參數，即可在幾秒鐘內就能完成試驗。

方法模板

Bluehill Universal 具有龐大的預設試驗方法庫，能夠符合常用的 ASTM、ISO 和 EN 標準。

帶提示的試驗

提示用戶按步驟完成整個試驗過程，以確保試驗的重復性和便捷性，并防止發生操作失誤。

集成化試樣測量

可直接將千分尺和游標卡尺連入系統，輕松導入試樣尺寸以便進行應力測量。

通過/失敗

允許用戶向工作區添加測試組件，以便根據試驗方法中設置的接受標準快速查看測試是通過還是失敗。

條形碼掃描器

用戶可以通過任何 USB 條形碼掃描器無縫式地將信息輸入 Bluehill Universal。只需創建一個條形碼（包括選項卡功能），就可以在任何文本或數字輸入字段中添加信息。
?

功能強大的 Bluehill^??Universal



Bluehill Universal 基于優化觸控操作而開發。操控面板具有較大的觸控點，為用戶提供更便捷和更智能的體驗。易于理解的圖標和操作步驟，簡單的專業培訓，即可在幾秒鐘內開始試驗。

更智能-操作簡便的功能

便捷并不意味著要放棄功能。Bluehill Universal 的模塊化特點為運行為復雜的試驗提供了強大功能和靈活性。

增強軟件功能

自定義導出

測試完成后可導出各類數據，無論是包含曲線圖和表格的專業報告，還是與您的實驗室信息管理系統相集成的自定義文本文件。

TestProfiler

建立簡單的循環試驗，包括斜坡型、保持型和三角波形。利用條件邏輯創建循環測試模式，從而模擬材料實際的受力狀態。

表達式生成器

使用一組變量、測量值和原始數據建立您自己的自定義函數。例如，用戶可以將測試速度設置為試樣寬度和厚度的函數，或者創建自定義的原始數據表達式，例如在流體浸泡中測試時減去拖曳力。

保護性和可追溯性

增強的保護性

實驗室管理員可通過 Bluehill Security 在軟件中配置權限，授予經過培訓的人員（如特殊用戶）訪問權限，并在需要時限制訪問權限。Bluehill Security 允許在 Bluehill 中直接配置登錄權限，或者鏈接到本地窗口登錄或 Windows Active Directory。

可追溯性模塊

Bluehill Universal 的可追溯性模塊使用戶能夠滿足與 FDA 21 CFR Part 11、ISO 17025、Nadcap 等標準相關的審計要求。通過無縫集成

電子批準、修訂歷史記錄和自動審計跟蹤，這款強大的附加組件與 Bluehill 的內置保護性相結合，可提供優越的數據可追溯性。



數據分析

分析

無需重新運行試驗，即可對試驗數據進行回放、再分析或修改。
TestCam

連接 USB 網絡攝像頭可體驗點對點視頻回放，即便在試驗結束后仍可對試驗進行查看。

子樣品

使用子樣品，用戶能夠按所有參數（包括操作員姓名、試樣斷裂位置和特定試樣屬性）對結果進行分類。



遠程技術支持（RTS）

由Instron Connect提供支持的Instron遠程技術支持（RTS）內置在Bluehill Universal中，利用物聯網（IoT）為客戶帶來更快，更簡化的技術支持。

業界突出的遠程技術支持
由Connect提供支持的Instron遠程技術支持（RTS），使我們的技術支持團隊可以通過遠程屏幕共享或集成的增強現實（AR）直接連接到您的Instron系統，提供快速，高質量的系統診斷，從而增加您設備的正常運行時間。

通過預定提醒降低風險
通過自動通知來維護實驗室的認證，并輕松訪問儀器的校準狀態和證書，從而為審核和實驗室評估提供保障。

軟件和固件更新
隨時了解軟件和固件更新，以確保您實驗室內的Instron設備保持良好狀態?？焖倏煽康闹苯酉螺d功能和文件共享功能使操作更便捷。



額定載荷：500 N、1 kN、2 kN和5 kN

3400 單立柱系列（34SC系列）可提供高達500N~ 5 kN 載荷的標準和加高機型選項，適用于小載荷的測試應用。Instron操作員保護系統架構使 3400 系列較以前任何機型都更便捷、更智能、更保險。這些系統專為執行拉伸、壓縮、彎曲、剝離、穿刺、摩擦、剪切等試驗而設計，可與我們附件目錄中的數百種夾具和工裝兼容。

技術規格：

更便捷

Bluehill Universal 擁有完善的功能設計，即使是不熟悉軟件的用戶也可便捷地操作，大大提高實驗室的測試效率。

操作員控制面板使用較大的接觸點和易于理解的圖標，使用戶體驗更加簡單和智能。

更保險

操作員保護

3400 系列基于英斯特朗操作員保護架構。智能的工作流程通過對從設置到測試完成全過程的系統狀態加以控制，確保設備和操作員更保險。

內置保護提示

3400 系統會明確指示用戶，何時進入試驗空間是保險的，何時應遠離測試空間。

智能氣動控制裝置

在試驗的樣品裝夾階段，通過降低夾具閉合壓力和限制閉合速度，可降低氣動夾具夾手風險。

全新的操作面板

3400 系列采用新的操作面板，系統控件的使用更加便捷。直接在設備上點擊按鈕啟動和停止試驗、點動控制橫梁和返回到開始位置，提升了人體工程學和測試量。

快速移動

在設置模式下，系統會默認采用適合操作員在試驗空間內工作的保護速度。

狀態顯示一目了然

通過指示燈和 Bluehill Universal 中相應的保護指示信息監控系統狀態。

虛擬互鎖

英斯特朗系統架構可限制機器的動作，從而防止橫梁意外移動。

更智能

碰撞保護

如果在返回或點動期間檢測到力，通過停止橫梁移動，可減少對設備和易碎試樣的損傷。

載荷傳感器過載保護

當載荷傳感器達到限定載荷時，3400 系統會自動停止，以防止損壞載荷傳感器、測試系統和附件。

經久耐用

3400 系列由免維護無刷交流伺服電機驅動，使用壽命長。除預應力滾珠絲桿外，所有英斯特朗電子材料試驗系統都配有導柱，以增加穩定性。

讓測試變得簡單

QuickTest

如果需要快速得到試驗結果，可以使用快速試驗功能，只需輸入幾個關鍵參數，即可在幾秒鐘內就能完成試驗。

方法模板

Bluehill Universal 具有龐大的預設試驗方法庫，能夠符合常用的 ASTM、ISO 和 EN 標準。

帶提示的試驗

提示用戶按步驟完成整個試驗過程，以確保試驗的重復性和便捷性，并防止發生操作失誤。

集成化試樣測量

可直接將千分尺和游標卡尺連入系統，輕松導入試樣尺寸以便進行應力測量。

通過/失敗

允許用戶向工作區添加測試組件，以便根據試驗方法中設置的接受標準快速查看測試是通過還是失敗。

條形碼掃描器

用戶可以通過任何 USB 條形碼掃描器無縫式地將信息輸入 Bluehill Universal。只需創建一個條形碼（包括選項卡功能），就可以在任何文本或數字輸入字段中添加信息。
?

功能強大的 Bluehill^??Universal



Bluehill Universal 基于優化觸控操作而開發。操控面板具有較大的觸控點，為用戶提供更便捷和更智能的體驗。易于理解的圖標和操作步驟，簡單的專業培訓，即可在幾秒鐘內開始試驗。

更智能-操作簡便的功能

便捷并不意味著要放棄功能。Bluehill Universal 的模塊化特點為運行為復雜的試驗提供了強大功能和靈活性。

增強軟件功能

自定義導出

測試完成后可導出各類數據，無論是包含曲線圖和表格的專業報告，還是與您的實驗室信息管理系統相集成的自定義文本文件。

TestProfiler

建立簡單的循環試驗，包括斜坡型、保持型和三角波形。利用條件邏輯創建循環測試模式，從而模擬材料實際的受力狀態。

表達式生成器

使用一組變量、測量值和原始數據建立您自己的自定義函數。例如，用戶可以將測試速度設置為試樣寬度和厚度的函數，或者創建自定義的原始數據表達式，例如在流體浸泡中測試時減去拖曳力。

保險性和可追溯性

增強的保險性

實驗室管理員可通過 Bluehill Security 在軟件中配置權限，授予經過培訓的人員（如特殊用戶）訪問權限，并在需要時限制訪問權限。Bluehill Security 允許在 Bluehill 中直接配置登錄權限，或者鏈接到本地窗口登錄或 Windows Active Directory。

可追溯性模塊

Bluehill Universal 的可追溯性模塊使用戶能夠滿足與 FDA 21 CFR Part 11、ISO 17025、Nadcap 等標準相關的審計要求。通過無縫集成

電子批準、修訂歷史記錄和自動審計跟蹤，這款強大的附加組件與 Bluehill 的內置保護性相結合，可提供優越的數據可追溯性。



數據分析

分析

無需重新運行試驗，即可對試驗數據進行回放、再分析或修改。
TestCam

連接 USB 網絡攝像頭可體驗點對點視頻回放，即便在試驗結束后仍可對試驗進行查看。

子樣品

使用子樣品，用戶能夠按所有參數（包括操作員姓名、試樣斷裂位置和特定試樣屬性）對結果進行分類。



遠程技術支持（RTS）

由Instron Connect提供支持的Instron遠程技術支持（RTS）內置在Bluehill Universal中，利用物聯網（IoT）為客戶帶來更快，更簡化的技術支持。

業界突出的遠程技術支持
由Connect提供支持的Instron遠程技術支持（RTS），使我們的技術支持團隊可以通過遠程屏幕共享或集成的增強現實（AR）直接連接到您的Instron系統，提供快速，高質量的系統診斷，從而增加您設備的正常運行時間。

通過預定提醒降低風險
通過自動通知來維護實驗室的認證，并輕松訪問儀器的校準狀態和證書，從而為審核和實驗室評估提供保障。

軟件和固件更新
隨時了解軟件和固件更新，以確保您實驗室內的Instron設備保持良好狀態?？焖倏煽康闹苯酉螺d功能和文件共享功能使操作更便捷。



概述

3340系列單立柱系統非常適合小于5 kN（1,100 lbf）、試驗室空間有限且需要自由訪問試驗區間的拉伸和/或壓縮試驗應用。3340系列單立柱試驗系統具備質量控制和產品試驗所需的簡易性和經濟性。

特點

● 載荷測量精度:示值的±百分之0.5（至載荷傳感器滿量程的1/200）

● 載荷精度為指示載荷的百分之0.5

● 500 Hz 數據采集率

● 全部軟件控制（可選循環功能）

● 自動傳感器識別

● 數千種可選夾具和工裝

● 顏色 灰色基座，白色立柱

● 完全符合CE標準

型號范圍

3342

● 0.5 kN（112 lbf）載荷容量

● 651 mm（25.6 in）垂直試驗空間

● 由于尺寸緊湊且重量輕，整體高度降低

3343

● 1 kN（225 lbf）容量

● 1067 mm（42 in）垂直試驗空間

3344

● 2 kN（450 lbf）容量

● 1067 mm（42 in）垂直試驗空間

3345

● 5 kN（1,125 lbf）容量

● 1123 mm（44.2 in）垂直試驗空間

● 1383 mm（54.4 in）垂直試驗空間

概述

3360系列雙立柱臺式試驗系統非常適合小于50 kN（11,250 lbf）的拉伸和/或壓縮試驗應用。3360系列雙立柱試驗系統具備質量控制和產品試驗所需的簡易性和經濟性。 該型號的載荷容量為5、10、30和50 kN。

特點

● 載荷測量精度:示值的±百分之0.5（至載荷傳感器滿量程的1/200）

● 載荷精度為指示載荷的百分之0.5

● 500 Hz數據采集率

● 全部軟件控制（可選循環功能）

● 自動傳感器識別

● 數千種可選夾具和工裝

● 溫度試驗箱（選件）

● 顏色（灰色底座，白色立柱）

● 完全符合CE標準

產品型號

3365

● 5 kN（1,125 lbf）容量

● 速度可到1000 mm/min（40 in/min）

● 1193 mm（47 in）垂直試驗空間

3366

● 10 kN（2,250 lbf）容量

● 速度可到500 mm/min（20 in/min）

● 1193 mm（47 in）垂直試驗空間

3367

● 30 kN（6,750 lbf）容量

● 速度可到500 mm/min（20 in/min）

● 1193 mm（47 in）垂直試驗空間

3369

● 50 kN（11,250 lbf）容量

● 速度可到500 mm/min（20 in/min）1193 mm（47 in）垂直試驗空間

概述

3382落地式試驗系統非常適合高達100kN（22,500 lbf）的拉伸和/或壓縮試驗應用。3382系列落地式系統具備重型質量控制和產品試驗所需的簡易性、可靠性和經濟性。

技術參數

● 產品型號：3382

● 100kN（22,500 lbf）容量

● 橫梁速度范圍 0.005 mm/min（0.0002 in/min） – 500 mm/min（20 in/min）

● 1323 mm（51.3 in）垂直試驗空間

● 載荷測量精度:示值的±百分之0.5（至載荷傳感器滿量程的1/200）

● 500 Hz數據采集率(Bluehill? 3)

● 100 Hz數據采集率(Bluehill & Bluehill LE)

● 全部軟件控制（可選循環功能）

● 自動傳感器識別

● 數千種可選夾具和工裝

● 可選溫度試驗箱

● 顏色：灰色底座，白色立柱

● 完全符合CE標準注意：載荷容量超過100kN, 參照5980系列指標

概述

5940 單立柱臺式試驗系統準確，堅固耐用，靈活性強 獨特的設計理念和多種標準和選項大大提高了用戶測試效率和測試體驗?。 單立柱試驗機架廣泛用于生物材料，紡織品、彈性體、食品、小型部件和微電子、線材、紙、塑料、薄膜等。

5940單立柱測試系統有兩大優勢，占地空間小和機架剛度 5942, 5943, 和5944都是占地空間非常小，大大提高了試驗室的使用效率，這優點對有眾多試驗設備的試驗室來說非常重要，優異的機架剛度和對中使得5900系列機架確保無論進行生物材料，線材或者塑料薄膜試驗中的高度對中。堅固的設計結構是您獲得重復性和可靠數據的保障

技術指標

● 載荷測量精度:對于2580系列傳感器 精度為示值讀數+/- 百分之0.5，載荷傳感器滿量程至容量1/1000

● 加載、延伸和應變通道同時工作2.5 kHz 數據采集率

● 速度范圍 0.05 – 2500 mm/min (0.002 – 100 in/min)

● 用戶自定義控制面板

● 兼容 Bluehill^??軟件

●?載荷傳感器和引伸計自動識別

● 很小的占地空間

● 千余種可選的夾具和工裝

● 完全符合CE 認證

型號范圍

5942

● 0.5 kN (112 lbf) 容量

● 726 mm (28.6 in) 垂直試驗空間*

5943

● 1 kN (225 lbf) 容量

● 1123 mm (44.2 in) 垂直試驗空間*

5944

● 2 kN (450 lbf) 容量

● 1123 mm (44.2 in) 垂直試驗空間*

*垂直試驗空間是指機架底座平臺的上表面到移動橫梁的下表面之間的距離，不包括載荷傳感器、夾具和工裝裝置

概述

5980 落地式材料測試系統堅固耐用，測試準確，能夠滿足靈活的測試需求，標準設計和選項能大大提高操作者的效率和操作經驗. 5980 落地式具有堅固耐用的機架結構，能夠很好地滿足各種合金，復合材料，航空航天和汽車結構，螺栓，緊固件和鋼板的材料測試。機架載荷容量有100, 150, 250, 400 和600 kN; 并且部分選型能夠滿足特別的行程和測試空間的要求。

5980落地式材料試驗系統的關鍵優勢是機架剛度，非常適合于測試高強度的材料例如航空復合材料，金屬合金和晶狀體聚合物A key advantage of the 5980。準確引導和預加載軸承所賦予的高剛度可以提供更為準確的模量和應變值，并減小能量的儲存。

易于進入的試驗區域?qū)Σ僮魅藛T來說是非常重要的，當測試大體積的金屬試驗，緊固件，或者復合材料的部件，操作人員往往要費力地到達大機架的底部來安裝試樣-特別是當夾具或工裝的體積也很大時， 400和600 kN 機架設計有比較低的基座便于操作人員安裝夾具和工裝，從而減少人工扶持重試樣的需要。

特性

● 載荷測量精度: 精度為示值讀數的+/- 百分之0.5，載荷傳感器滿量程至容量的1/1000 (2580 系列載荷傳感器)

● 加載、延伸和應變通道同時工作時可達2.5 kHz

● 速度范圍 0.00005 to 1016 mm/min (0.000002 in/min to 40 in/min), 根據型號各有不同

● 較低的操作基座便于操作者進入試驗空間用戶自定義的控制面板操作

● 和 Bluehill^??軟件兼容

● 傳感器自動識別載荷和引伸計

● 可以有加長和加寬選項

型號范圍

5982

● 100 kN (22,500 lbf)載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76 in) 垂直試驗空間 （特別加高型)

5984

● 150 kN (33,750 lbf) 載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76.0 in) 垂直試驗空間 （特別加高型)

5985

● 250 kN (56,200 lbf) 載荷容量

● 1430 mm (56.3 in) 垂直試驗空間*

● 1930 mm (76.0 in) 垂直試驗空間 （特別加高型)

5988

● 400 kN (89,700 lbf) 載荷容量

● 2050 mm (80.7 in) 垂直試驗空間 *

5989

● 600 kN (135,000 lbf) 載荷容量

● 2000 mm (78.8 in) 垂直試驗空間*

*垂直試驗空間是指從機架底座平臺上表面到移動橫梁下表面之間的距離 不包括載荷傳感器、夾具和工裝裝置。
