金屬鮑爾環填料金屬階梯環填料金屬矩鞍環填料金屬共軛環填料金屬拉西環填料金屬八四內弧環填料

一、金屬鮑爾環填料

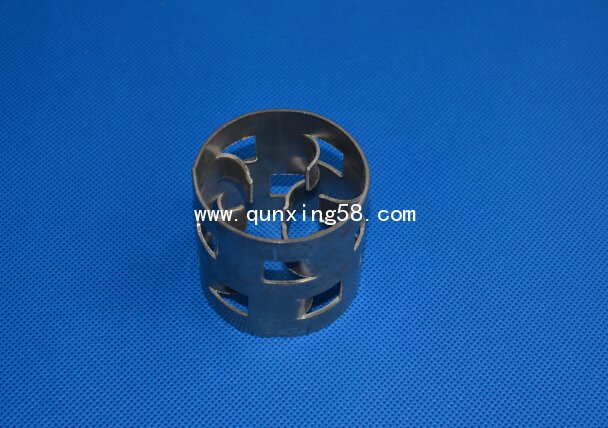

金屬鮑爾環填料是德國BASF公司開發的采用金屬薄板沖制而成，在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉，每個舌葉彎向環內，指向環心，在中心處幾乎相塔，上下兩層窗孔的位置相互錯開，一般開孔的總面積約為整個環壁面積的35%左右，使得塔內的氣體和液體能夠從窗口自由通過，目前鮑爾環填料仍是被采用的主要環形填料之一。
金屬鮑爾環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等。
　

金屬鮑爾環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 16	16160.5	143000	239	416	0.928	299
Φ 25	25250.5	51900	219	414.2	0.934	269
Φ 38	38380.7	13000	129	312	0.945	153
Φ 50	50500.8	6500	112.3	312.0	0.949	131
Φ 76	76761	1870	68	216	0.96	2

二、|填料

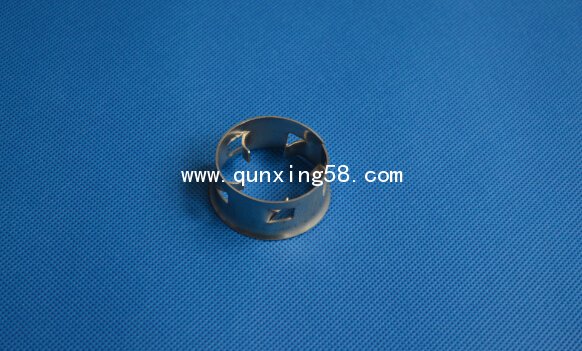

金屬階梯環填料是一種新型開孔型填料。它的高約為直徑的一半，一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，分離效率大大提高。
　　一般階梯環填料較鮑爾環填料的通量可提高10-20％，壓降低30-40％，分離效率視具體工藝均有不同程度的提高。到目前為止，全世界已有1000個以上的階梯環填料塔在吸收、汽蒸和蒸餾等操作中應用。根據具體情況，階梯環可以代拉西環，鮑爾環，泡罩板，浮閥板和篩板，達到高效，高產以及節能的目的。
　　金屬階梯環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。

金屬階梯環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	2512.50.5	97160	220	383.5	0.93	273.5
Φ 38	38190.8	31890	154.3	465.6	0.94	185.8
Φ 50	50280.8	11600	109.2	323.9	0.95	127.4
Φ 76	76381	3760	73.5	214.5	0.97	81

三、金屬矩鞍環填料

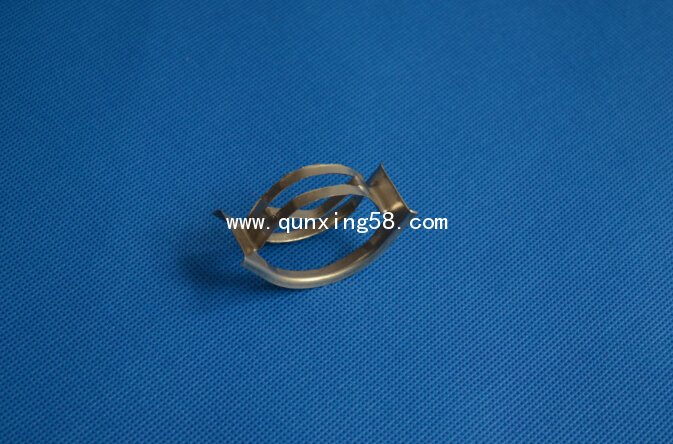

這種填料的形狀介于環形與鞍形之間，因而具有兩者之點。結構上金屬矩鞍環在鞍形基礎上了環形筋，避免了重疊，保證了一定的強度與剛性，沖出了幾個小爪，了所液攪動，強化了傳質，從而產生了的性能，是現今秀的散堆填料之一。金屬環矩鞍填料是美國Norton公司開發的，它的形狀介于環形與鞍形之間，因而兼有兩者之點。結構上金屬矩鞍環填料在鞍形基礎上增加了環形筋，避免了重迭，保證了一定的強度與剛性，沖出了幾個小爪，增加了氣液攪動，強化了傳質，從而產生了的性能。
　　金屬矩鞍形國內有簡稱為英特洛克斯填料，在上享有很高的聲譽。這種新型的高效填料，用于裝備新填料塔，其高度比板式塔降低35%，直徑減小30%，或提高效率10-30%，減少壓力損失20-60%。國內干式蒸餾代替濕式蒸餾試驗研究表明，可降低投資20%?？傊?，采用新型的環矩鞍可以增加產率低能耗或成本，提高分離效率。
　　金屬矩鞍環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。

金屬矩鞍環填料幾何特性數據

規格	腹徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重量 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	25200.6	101160	185.0	460	0.96	209.1
Φ 38	38300.8	24680	112.0	428	0.96	126.6
Φ 50	50401.0	10400	74.9	319	0.96	84.7
Φ 76	76601.2	3320	57.6	312	0.97	63.1

四、金屬共軛環填料

金屬共軛環填料的特點有：
①在塔內堆放時發生沿軸向重疊套合現象；
②其內肋結構呈共軛形狀，在塔內時很均勻，故使液體在填料表面上的分布也均勻；
③相鄰填料的內肋與表面接觸的點數多，可以加劇液體的聚散和表面更新；
這些特點使共軛環對流體的阻力小，而提供氣，液相接觸的表面大，從而已改善了填料的流體力學和傳質性能。所以共軛環填料是一種通量大、壓降低、傳質效率高、操作彈性大的填料。

金屬共軛環填料幾何特性數據

規格	外徑高厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 Kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 16	16230.4	211250	313	340	0.96	354
Φ 25	25250.5	75001	185	311.7	0.95	216
Φ 38	38380.7	19500	116	269	0.96	131
Φ 50	50500.8	9772	86	268	0.96	97
Φ 76	76761	3980	81	246	0.95	94.5

五、金屬拉西環填料

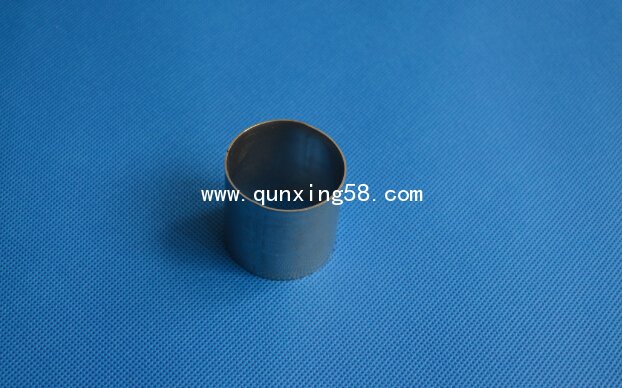

金屬拉西環填料是早開發的一種散堆填料。形狀簡單，它是高與直徑相等的圓環。大尺寸的拉西環（100mm以上）一般采用整砌方式規則填充，75mm以下的拉西環多采用亂堆方式裝填。
拉西環是在1914年被F.Rasching開發出來的。它是早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單，高度與直徑的尺寸相等。大尺寸的拉西環（100MM以上）一般采用整砌方式規則填充，而75MM尺寸以下的拉西環一般采用亂堆方式裝填。金屬拉西環被廣泛應用于很多領域，但是它的應用得主要的領域是作為催化劑支撐。
　　金屬拉西環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇?！?/td>

金屬拉西環填料幾何特性數據

型號	堆比重 (kg/m³)	堆積個數 （個/m³）	比表面積 (m²/m³)	空隙率 (%)
Φ 15150.3	379	230 000	350	95
Φ 15150.5	598	230 000	350	92
Φ 25250.5	400	50 000	220	95
Φ 25250.8	598	50 000	220	92
Φ 35350.8	430	19 000	150	93
Φ 50500.8	321	6500	110	95
Φ 80801.2	300	1600	65	96

六、金屬八四內弧環填料

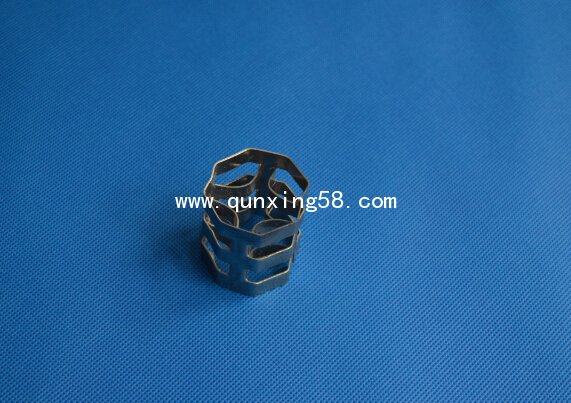

金屬八四內弧環類似花環開關的金屬填料，也稱麥勒環填料。這種填料的特點是環壁開敞面積大，所以具有通量大、阻力小和傳質效率高等點。

金屬八四內弧環填料幾何特性數據

規格	高*厚 mm	堆積個數 n/m³	比表面積 m²/m³	堆積重度 kg/m³	空隙率 m³/m³	干填料 m^（-1）
Φ 25	25*0.6	59200	250	420	0.93	310
Φ 38	38*0.6	14000	138	296	0.947	163
Φ 50	50*0.8	7000	121	350	0.95	144
Φ 76	76*1.0	1950	75	280	0.95	86
